Happygate門番 屋内モデル

軽量・スリム・コンパクト・パイプレス仕様
超高速・自動復帰・静音・高耐久・高気密が更に進化
G062/022/024/114/119/219/GF17/22
製作寸法:W600~4500/H600~4500

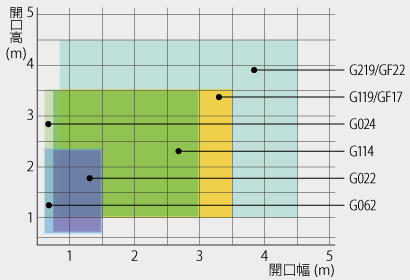

制作可能寸法


※G022/024は巻き取りボックス内コントローラー内蔵
※G114/119/219はサイドフレーム内コントローラー内蔵
※G219/GF17は中気圧差環境モデル
※雨や結露など水の影響が想定される場所へ設置する場合は別置きコントローラーをご使用ください。

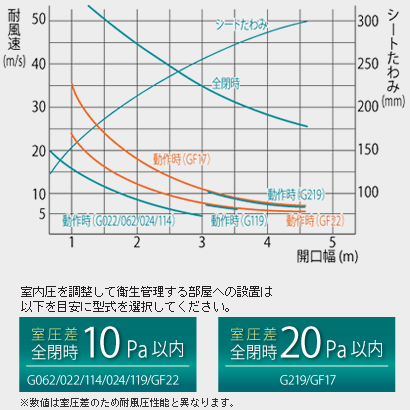

耐風速データ



仕様

  G062 G022 G114 G024 G119 G219 GF17 GF22
寸法 W 600~1500 700~1500 600~3000 700~3000 800~3500 800~4500 800~3500 800~4500
H 600~2300 1000~3500 1000~4500 1000~3500 1000~4500
開閉機 入力電源 単相AC200V~230V ±10%
出力 0.2kW 0.4kW 0.95kW
開閉速度
※出荷時設定
開:2.0m/秒
閉:0.7m/秒
開:1.5m/秒
閉:0.7m/秒
減速比 1/10 1/14 1/10 1/23
減速方式 遊星はすば歯車減速方式
コントローラー 別置き 巻き取りボックス内内蔵 サイドフレーム内内蔵 巻き取りボックス内内蔵 サイドフレーム内内蔵 別置き
巻取りドラム アルミ製
使用頻度 100回/時間
使用条件 周囲温度:-10℃以上~40℃以下(凍結状態除く)、周囲湿度:RH85%以下、
環境条件:結露、凍結、粉じん、有毒ガス、腐食性雰囲気のないこと
1次側電源工事
注意事項
1次側電源線は必ず撚線3.5m㎡(単線φ2)以上のものをお使いください。
詳しくは電気工事業者にご相談ください。

※1.周囲温度:-10℃以上~40℃以下(凍結状態除く)、周囲湿度:RH85%以下の環境でご使用ください。
※2.巻き取りボックス部に直接雨がかからないように取り付けてください。シートに付着した水がモーター/ブレーキセンサー線コネクター部にかかると想定される場合は防水処理を施してください。  ※3.本体(W/H)は100mm単位の製作となります。  ※4.製品の規格製作範囲を超える場合は別途ご相談ください。製作できない場合もありますのでご了承ください。  ※5.製品の外観及び仕様を予告なく変更する場合があります。ご了承ください。
※6.ご使用の際には取扱説明書をよく読み正しくお使いください。ご使用にならない場合はシャッターを上限位置まで上げてください。突風などでシート部がフレームから外れ怪我等につながる場合があります。  ※7.設置可能寸法が重なる型式は、型式別耐風速データを参考に機種選定ください。  ※8.Gシリーズは屋内設置型式です。G209/GF16は下端ウェート増型式です。
※9.G062/022/114/024/119/219はアルミフレーム、GF17/22はスチールフレームです。
