屋内		小間口	中間口	大間口
型式	R054	R109	R209	R309	R409	RF50

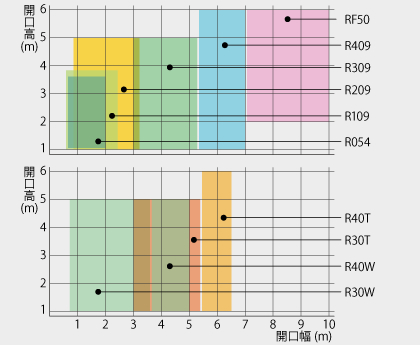

寸法	W	600〜2000	600〜2500	800〜3200	3000〜5300	5400〜7000	7100〜10000
	H	1000〜3600	1000〜3800	1000〜5000	1000〜5000	1000〜6000	2000〜6000
開閉機	入力電源	単相AC200V〜230V ±10%
	出力	0.4kＷ	0.95kＷ
	開閉速度	開：1.2m/秒 閉：0.7m/秒	開：1.6m/秒 閉：0.7m/秒	開：1.0m/秒 閉：0.7m/秒	開：1.0m/秒 閉：0.7m/秒	開：0.55m/秒 閉：0.55m/秒	開：0.55m/秒 閉：0.55m/秒
	減速比	1/14	1/10	1/23	1/50	1/74	1/74×2
	減速方式	遊星はすば歯車減速方式
シート芯材	中間パイプ	φ15.9×t1.2		φ27.2×t1.2	φ38.1×t1.2		φ48.6×t1.8
		高張力鋼管
	下端パイプ	φ27.2×t1.2+VE28(塩ビ管)		φ38.1×t1.2+VP40(塩ビ管)		φ38.1×t1.2(スポンジ付)	φ48.6×t1.8(スポンジ付)
使用頻度		100回/時間			60回/時間
巻き取りドラム		アルミ製
フレーム		アルミ/カラー鋼板/ステンレス鋼板のいずれかを指定いただけます。 (RF50はカラー鋼板/ステンレス鋼板のみとなります。)

※R054/109/209/309は注文時にコントローラー内蔵または別置きを選択ください。　※R054の別置きコントローラーはR109/209/309の仕様とは異なります。　※R409型で開口幅W5400～6100mm以下　開口高H5000mm以上、W6200～7000mm　開口高H4200mm以上はKVB(大容量タイプ)コントローラーを使用。　※RF50型はカラー鋼板/ステンレス鋼板フレームのみとなります。　※雨や結露など水の影響が想定される場所へ設置する場合は別置きコントローラーをご使用ください。

		高耐圧高耐風モデル		三相200V電源モデル
		R30W	R40W	R30T	R40T
寸法	W	800〜3500	3600〜5000	3000〜5300	5400〜6500
	H	1000〜5000		1000〜5000	1000〜6000
開閉機	入力電源	単相AC200V〜230V ±10%		三相AC200V ±10%
	出力	0.95kＷ		0.75kＷ
	開閉速度	開：0.7m/秒 閉：0.55m/秒	開：0.4m/秒 閉：0.4m/秒	開：1.0m/秒 閉：0.7m/秒	開：0.48m/秒 閉：0.48m/秒
	減速比	1/74		1/25	1/43
	減速方式	遊星はすば歯車減速方式		サイクロ原則方式
シート芯材	中間パイプ	φ27.2×t1.2	φ38.1×t1.2	φ38.1×t1.2
	下端パイプ	φ38.1×t1.2+VP40(塩ビ管)	φ38.1×t1.2(スポンジ付)	φ38.1×t1.2+VP40(塩ビ管)
コントローラー		KVコントローラー		SVコントローラー
使用頻度		60回/時間		60回/時間

※R30T/40Tはカラー鋼板/ステンレス鋼板フレームのみとなります。　※R30W/40W/R30T/40Tはコントローラー別置きのみとなります。

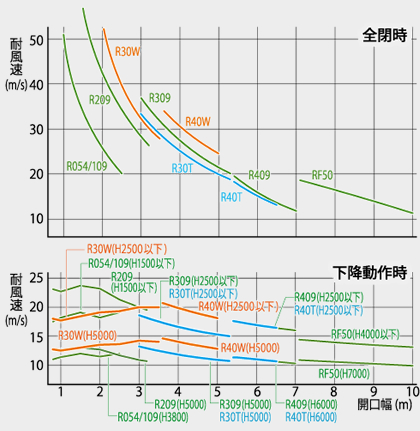

※1.周囲温度：-10℃以上～40℃以下(凍結状態除く)、周囲湿度：RH85% 以下の環境でご使用ください。　※2.製品に直接雨や水がかからないように取り付けてください。シートに 付着した水がモーター／ブレーキセンサー線コネクター部にかかると想定される場合は防水処理を施してください。　※3.沿岸部や各種金属粉・科学薬品などを扱う腐食性雰囲気、結露・凍結・有毒ガスなど環境条件の悪い地域や場所での使用はお控えください。　※4.本体(W/H)は100mm単位の製作となります。　※5.製品の規格製作範囲を超える場合は別途ご相談ください。製作できない場合もありますのでご了承ください。　※6.製品の外観及び仕様を予告なく変更する場合があります。ご了承ください。　※7.ご使用の際には取扱説明書をよく読み正しくお使いください。ご使用にならない場合はシャッターを上限位置まで上げてください。突風などでシート部がフレームから外れ怪我等につながる場合があります。　※8.設置可能寸法が重なる型式は、型式別耐風速データを参考に機種選定ください。
