超小型シートシャッター

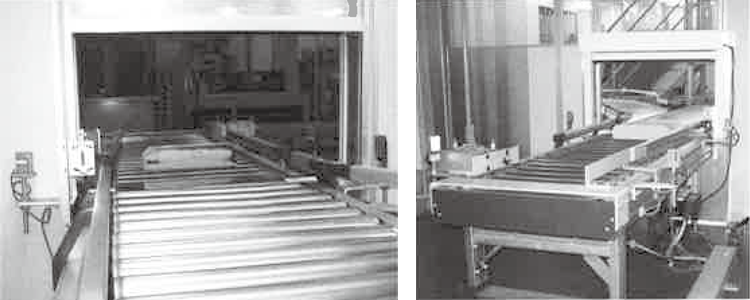

コンベアライン用小型高速シートシャッター クリンナップドア
- 食品・医薬品・化粧品・精密機器・電子機器工場などのクリーンルームに最適
 - 高い遮断性と高速開閉で抜群の防虫・防塵効果を発揮
 - 操作性に優れ自動運転も可能

小さな間口で超気密性を実現



高い遮断性を実現
スクリーンの両端にジッパーを取り付けた、特殊インナーレール機構採用により、サイドの隙間が無くなりました(ZIPシステム)。空気の流れが遮断され、虫やホコリなどの室内への侵入を防げます。
高速開閉で省エネ効果
毎秒40cmの高速開閉により、空調効果が向上し省エネ効果が得られます。
外観のスマートさに操作性をプラス
ロールパイプに、DC(直流)モーター内蔵により、装置外観のコンパクト性と美観に優れています。操作性においてもセンサーで自動昇降はもちろん、スイッチの切り替えで手動昇降も可能です。
センサー採用で自動運転が可能
長時間の連続運転にも優れた耐久性に加えて、センサーを取り付けるだけで、瞬時の開閉が自動運転となり、時間的なロスや手間が省けます。

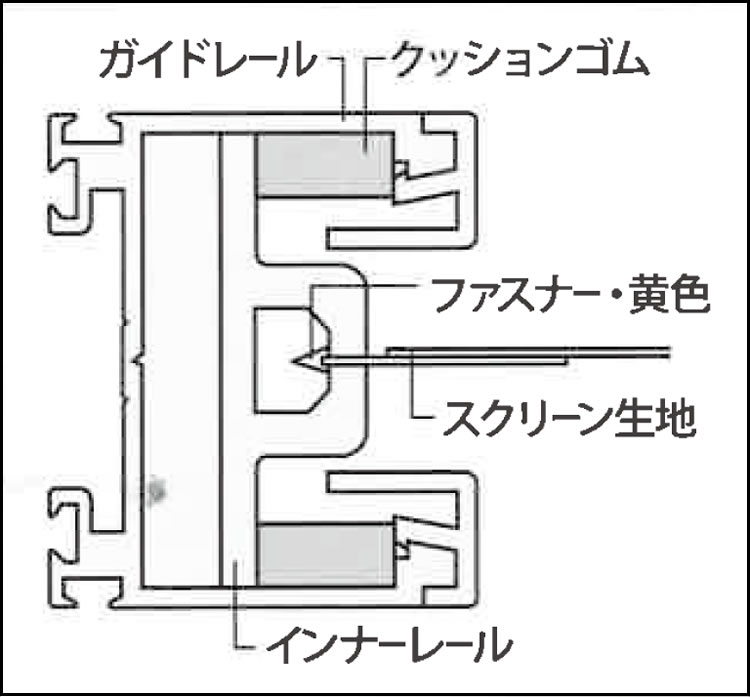

独自開発のZIP System(国内外特許取得)

二重構造でホコリや異物を遮断
二重構造のガイドレールシステムでホコリや異物を遮断し、超気密性を実現しました。独自開発したファスナーシステム(ZIP System)は、スクリーンの両側にファスナーを付けて、ガイドレール内部のインナーレールに差し込む抜け止めシステムです。

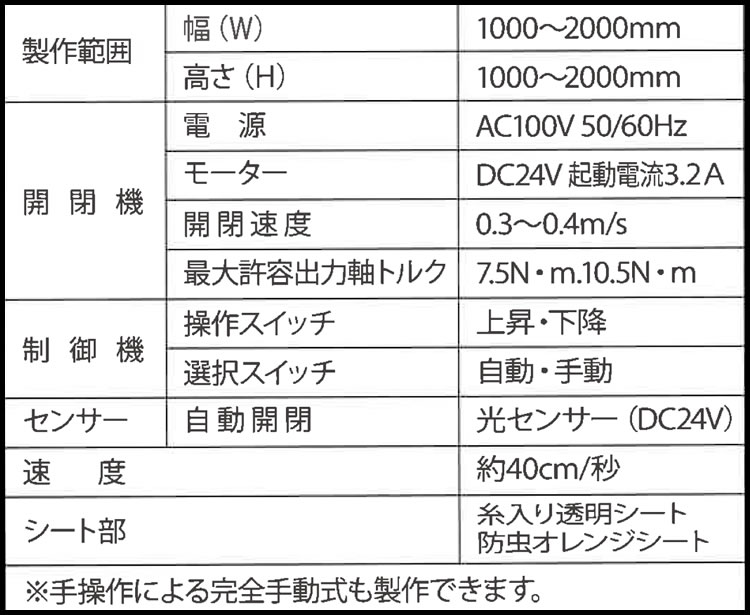

クリーンアップドア仕様
| 製作範囲 | 幅(W) | 1000~2000mm |
| 高さ(H) | 1000~2000mm | |
| 現場の間口に応じて、幅と高さをオーダーメイドで製作します。 | ||
| 開閉器 | 電 源 | AC100V 50/60Hz |
| モーター | DC24V 起動電流3.2A | |
| 開閉速度 | 0.3~0.4m/s | |
| 最大許容出力軸トルク | 7.5N・m.10.5N・m | |
| 制御機 | 操作スイッチ | 上昇・下降 |
| 選択スイッチ | 自動・手動 | |
| センサー | 自動開閉 | 光センサー(DC24V) |
| 速度 | 約40cm/秒 | |
| シート部 | 糸入り透明シート 防虫オレンジシート  |
        |
| 手操作による完全手動式も制作できます。 | ||
※コンベアラインや簡易パスボックス専用につき、人や台車の通行のある間口での設置はできません。
